20250123ひばりが丘児童センター

2025年1月23日　ひばりが丘児童センター

メリーのオルゴール

ゼンマイが巻けなくなったという主訴です。先輩ドクターからやってみろと渡されたものですが、手に取った瞬間にカチャカチャと音がしたので中で何かがひかかっているか折れているかという想像がつきました。

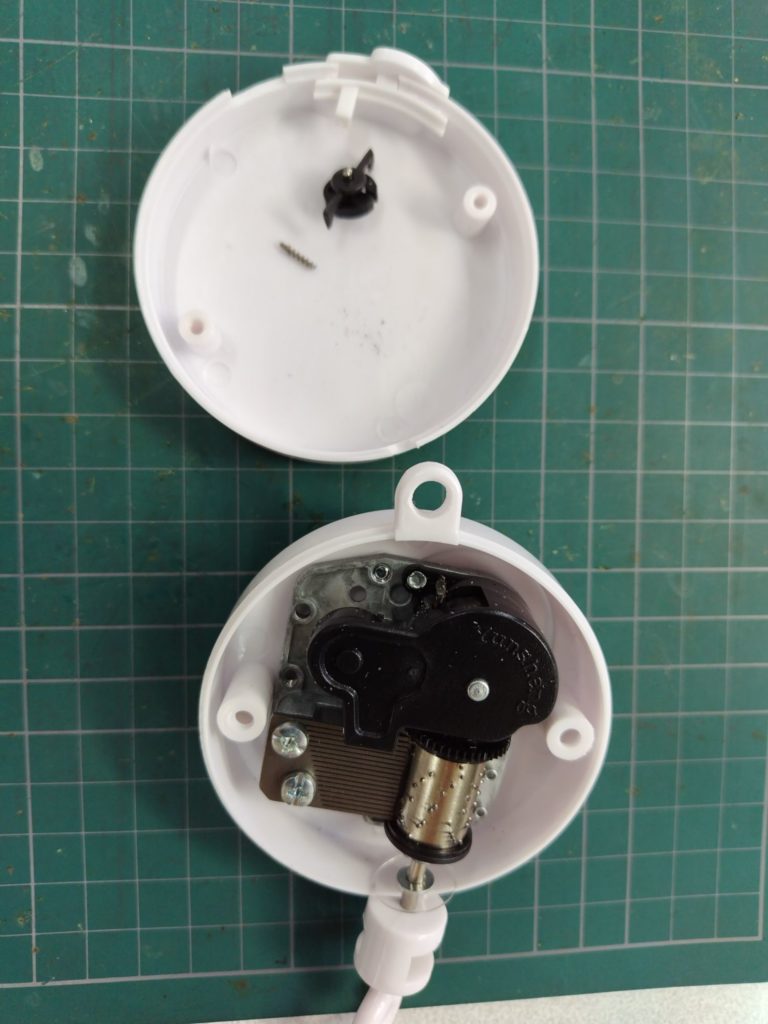

実際に蓋を開けてみたところ、写真のようにオルゴールの風車に動力を伝えるギアが折れていました。またゼンマイは手回しする芯棒と中のゼンマイの帯鋼材が外れているようで分解しないと対応できないことがわかりました。

ベテランドクターに相談したらオルゴールごと取り替えるしかないということで対応を引き取っていただきました。

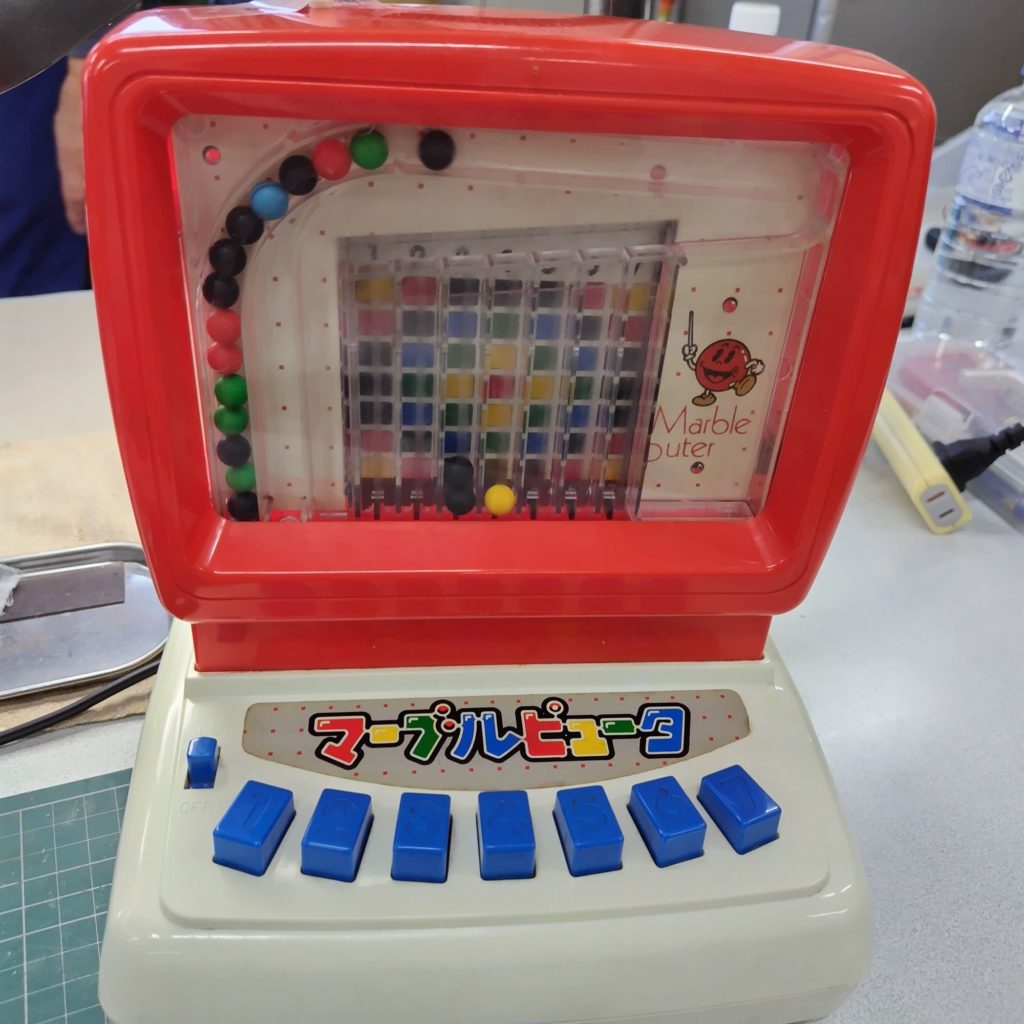

マーブルピュータ

左側の青いスイッチを入れてもモータは動いているが中の玉送りが進まない主訴です。30年前に子供が遊んでいたものを見つけ出して、孫が使いたいというので電池を入れてみたそうです。

モータが動かないため取り出して分解せよとの指示がベテランドクターからありました。

自分で新しい電池から電圧をかけるとモータ本体には電圧がかかり手で回すと回転しますが動きがなめらかではありません。しばらく正負を入れ替えながらモータを馴染ませていたら動きが安定化してきました。内部でグリスが固化している可能性が考えられましたが、モータを分解する前に回転しているモータの動きがギアに伝わっていないことがわかりました。

先輩ドクターに相談したらモータに付いているワームギアから動力が伝わるピニオンギアにクラックが入って空回りしていることがわかりました。ギアを取り替えていただき、元の状態に組み立てて修理完了。

• モータは取り外してあとからはんだ付けするほうが作業効率はアップする
• おもちゃのレバーなどは内部にマジックペンで番号をつけて順番や上下の方向などをわかるようにする
• ギアの取り替えに押し込み装置（クランプ）が必要
• 安定化電源があると便利
• ギアは外観だけではなく触って負荷をかけてみるなど
